¶ Ursprüngliches Design von yohabi bzw. Remix von RMagid (Thingiverse)
Design von yohabi: https://www.thingiverse.com/thing:3661154
Remix von RMagid: https://www.thingiverse.com/thing:4622651
Ursprünglich hat yohabi das Funktionsprinzip designt, allerdings kommt man bei seinem Design ziemlich schlecht an die Spindel (und somit an die eingespannten Werkzeuge) heran. RMagid hat sich dafür eine Lösung überlegt.
Ich wollte eigentlich dieses Design von RMagid direkt übernehmen, musste dann aber feststellen, dass sich meine Spindel leicht von seiner unterscheidet und ich mit dem Schraubschlüssel bei seiner Auslegung nicht an die Welle herankomme. Deshalb musste ich es für meine Spindel etwas anpassen, um Platz für den Schlüssel zu schaffen.
¶ Funktionsprinzip
Das Funktionsprinzip ist relativ simpel, aber man muss auch erstmal die Idee haben. Die Welle der Spindel dreht sich logischerweise automatisch, sobald man etwas fräsen möchte. Die Düse macht sich das zunutze, indem der bewegiche Rotor an die Welle geklemmt und das Gehäuse fest mit der Spindel verschraubt wird. So dreht sich der Rotor bei jedem Fräsvorgang und saugt automatisch Späne an (wie bei einem Staubsauger).
¶

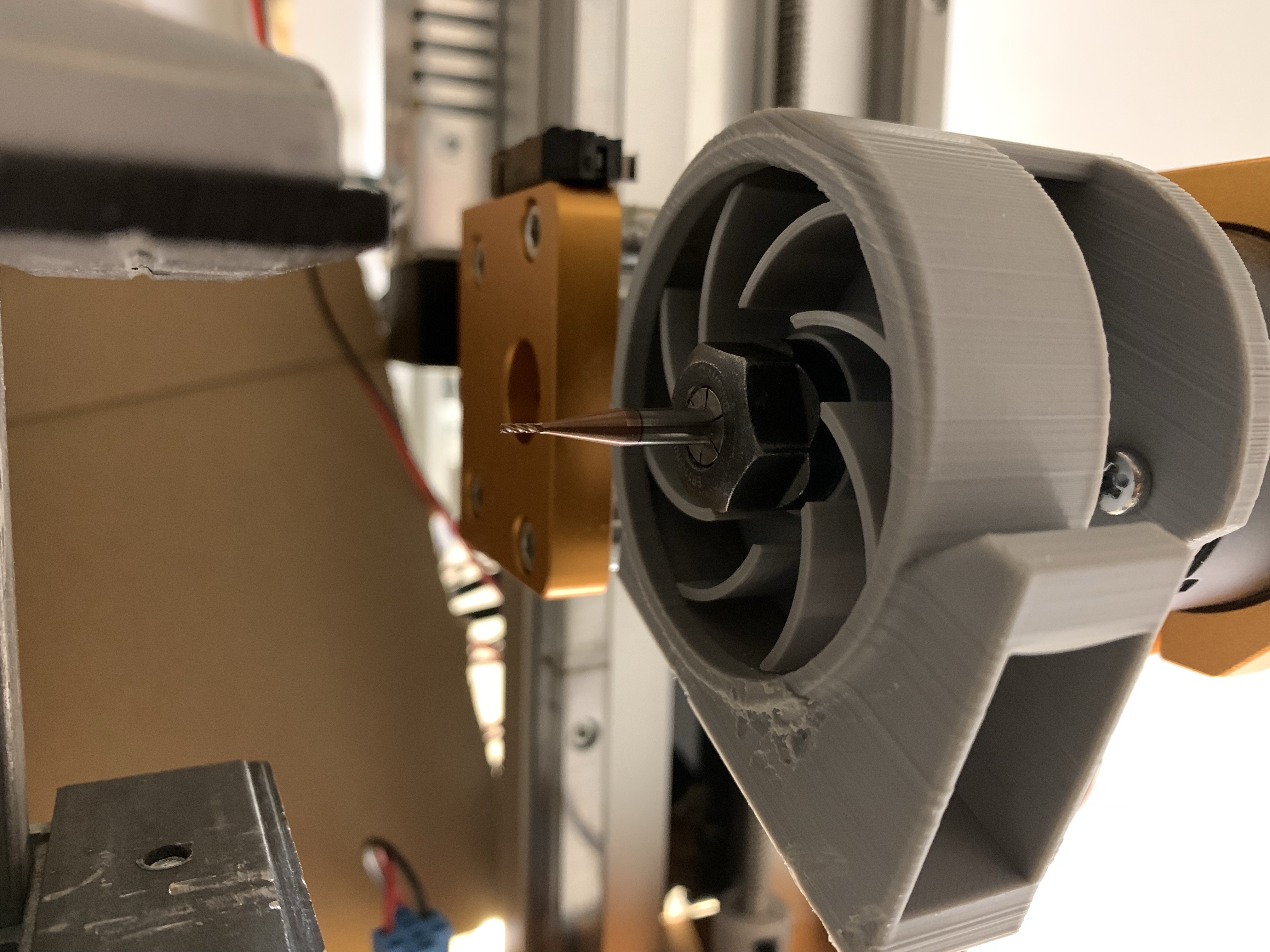

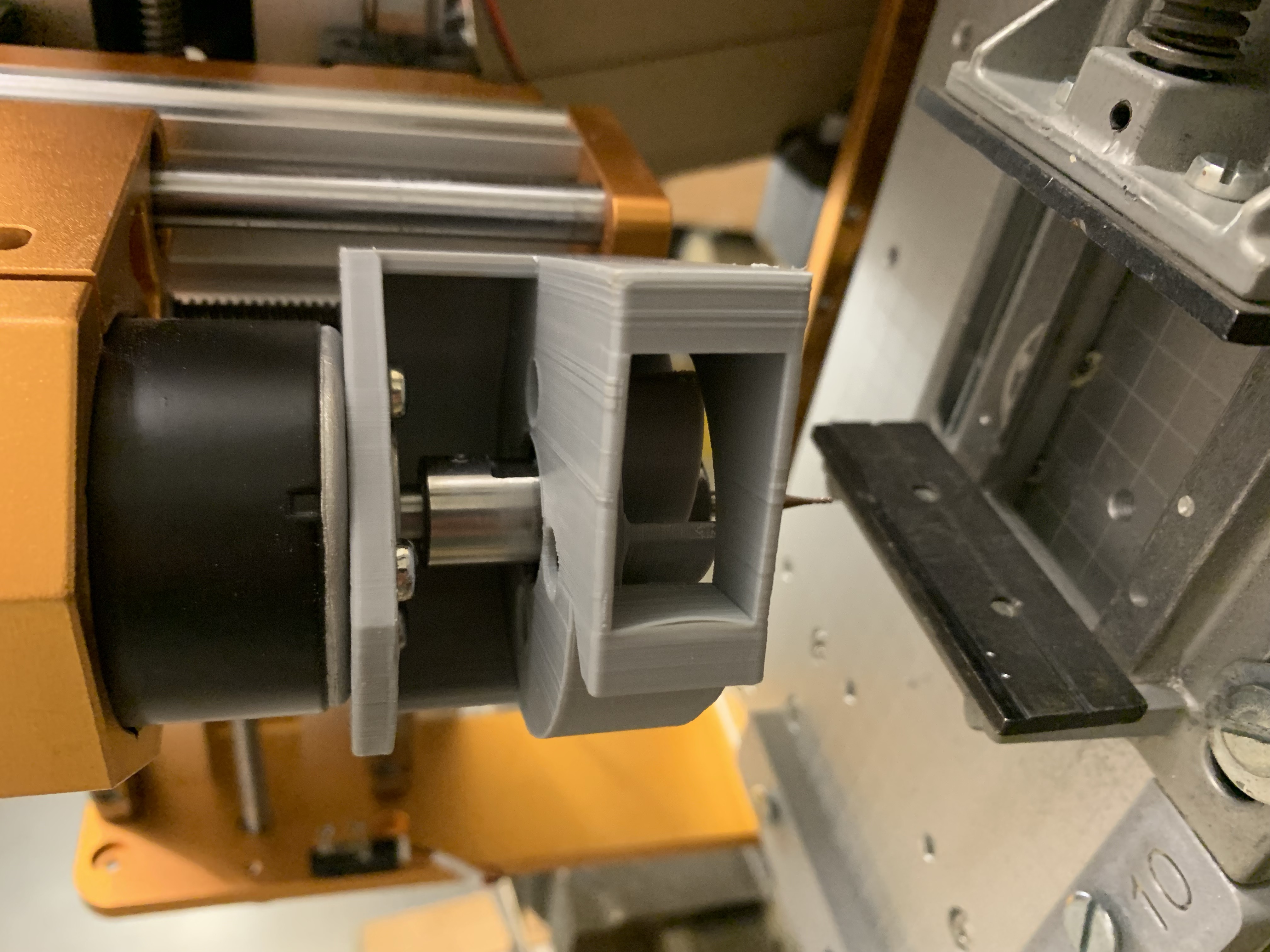

Mein angepasstes Design
Ich konnte die stl-Datei von Thingiverse leider nicht so in Fusion 360 importieren, dass ich sie wie gewünscht bearbeiten kann. Deshalb habe ich die vollständige Düse über Reverse-Engineering neu designt, um sie anschließend anpassen zu können.

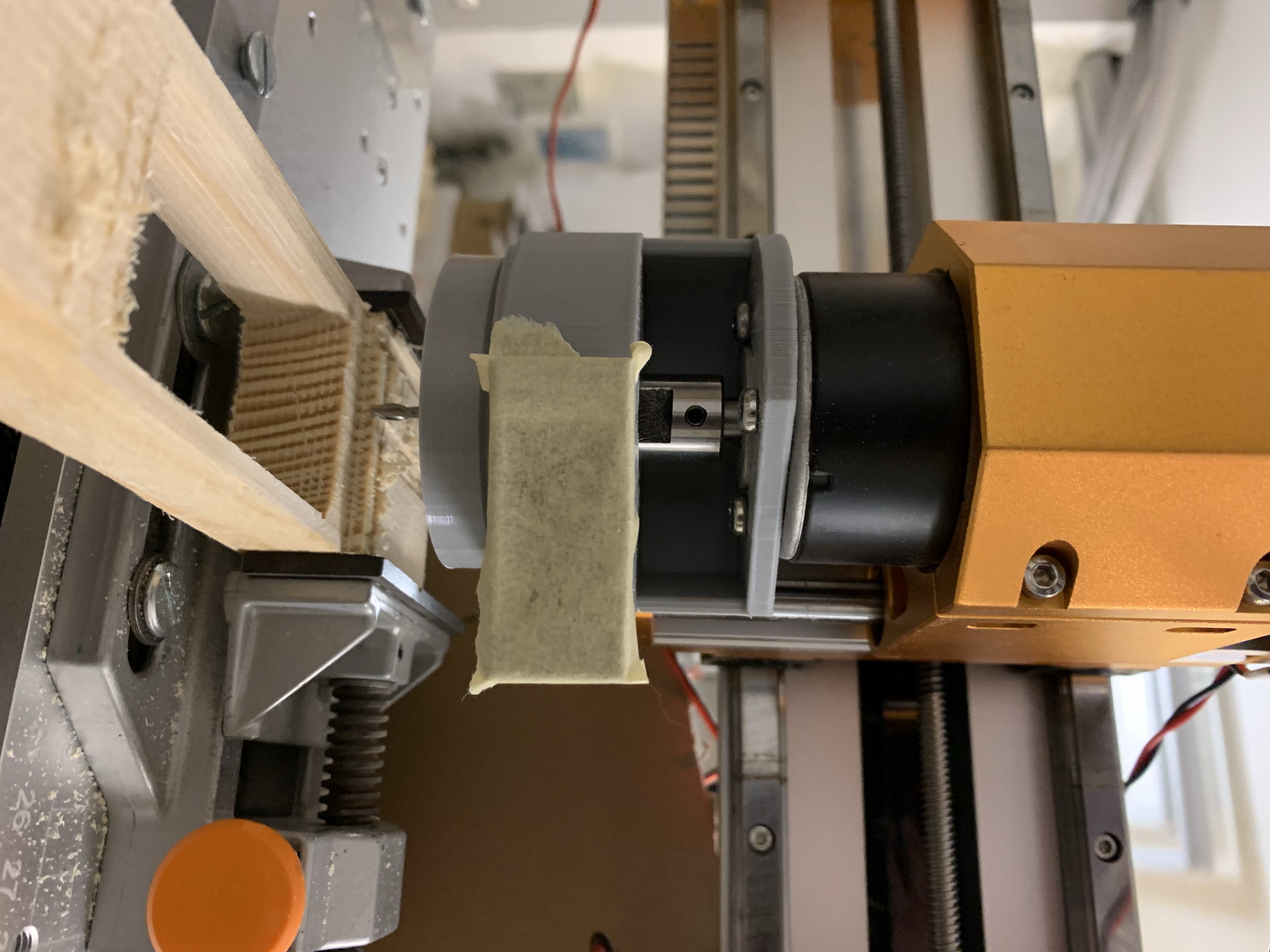

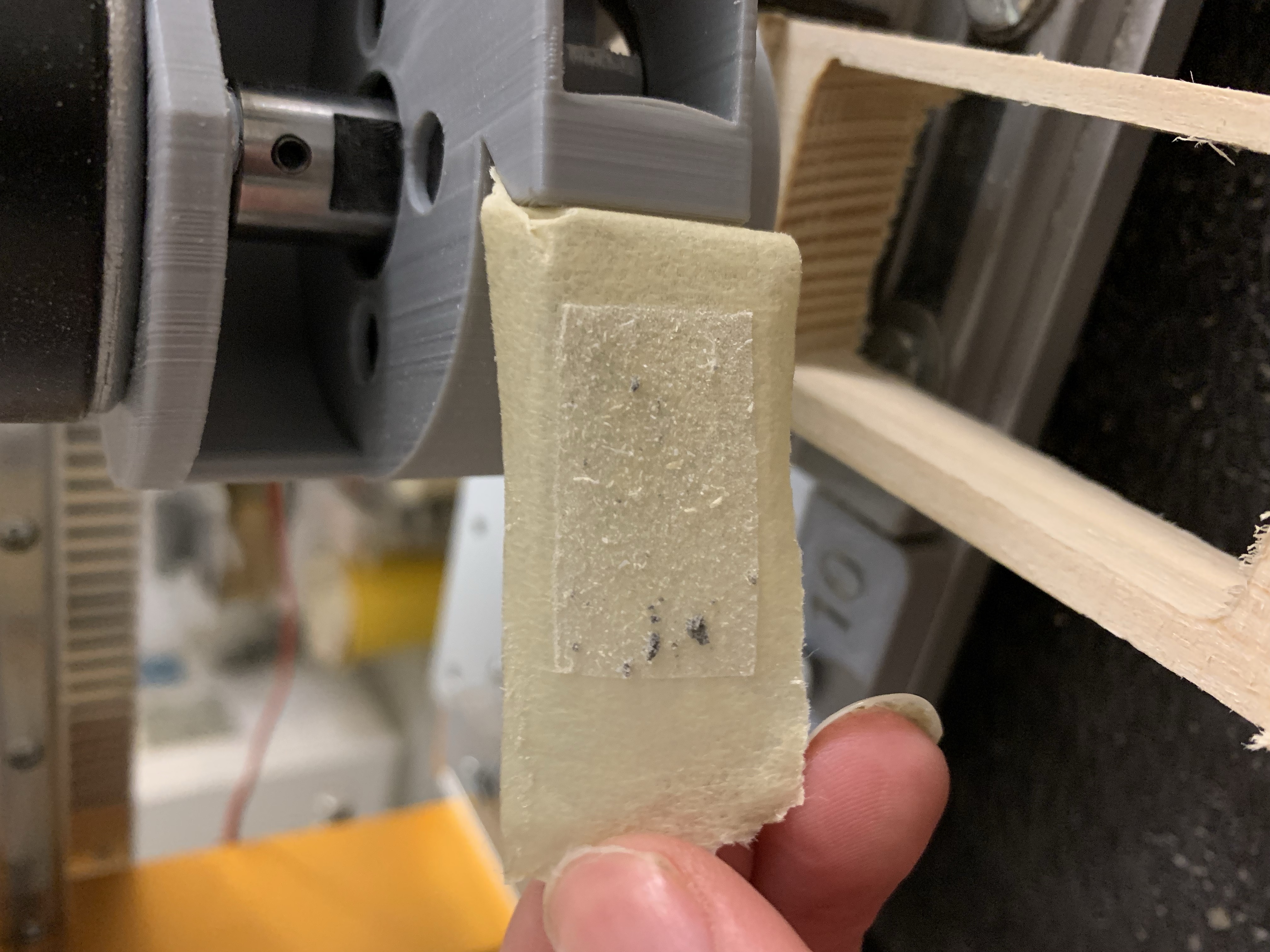

¶ Test der Saugkraft (Pi mal Daumen)
Mit kleinen Spänen und Staub funktioniert die Düse wirklich erstaunlich gut, sie reduziert auf jeden Fall die Streuung von und Menge an verteilten Spänen. Größere (v.a. längere) Späne verheddern sich ein wenig im Rotor und erzeugen dadurch kurzzeitig mehr Lärm, bis sie eben durch sind. Im Großen und Ganzen finde ich diese Lösung wirklich super, zumal man mit dieser Methode nicht noch den Staubsauger zusätzlich zur Fräse laufen lassen muss (spart unnötige Lautstärke, Energieverbrauch und Wärme-Entwicklung).
